DIAMOND T 968
4 T. 6 ROUES MOTRICES CAMION A COURT EMPATTEMENT
TRUCK, CARGO, 4 -ton, 6X6 (DIAMOND MODEL 968. 1941)
CARACTERISTIQUE MOTEUR BOITE DE VITESSES
POIDS A VIDE………………………..……8350KG MARQUE ………….….…HERCULES NOMBRE…………………………………….5
POIDS EN CHARGE…………………..11930KG MODELE……………….……….….RXC RAPPORTS TRANSFERT…. 1 et 1,72
CHARGE UTILE………………………….3700KG CYLINDREE………………………..8,6L RAPPORT PONT……………………..8,43
LONGUEUR………………………………....6,82m NOMBRE……………………………….6 RAPPORTS BOITE
LARGEUR……………………………………..2,44m CARBURANT……………..ESSENCE (1) 7,08- (3) 1,85 - (5) 0,76 -
HAUTEUR………………………………………….3m PUISSANCE……………………119ch (2) 3,82 - (4) 1 (AR) 7,08 -
VOIE AV. ……………………………………..1,87m VITESSE ROTATION….2200t/mn
VOIE AR. ……………………………………..1,83m ALESAGE…………………117,47mm PERFORMANCES
GARDE AU SOL……………………….…….0,28m COURSE………………….133,35mm
EMPATTEMENT………………………..….3,84m ALLUMAGE……………...BATTERIE VITESSE…………………….……65Km/H
CONSOMMATION………………78L RAMPE………………………………….65%
RAYON BRAQUAGE………..10,10m
CAPACITES AUTONOMIE…………………….250km
CARBURANT………………………….………227L
HUILE………………………………………………15L
EAU………………………………………………….44L CARACTERISTIQUES ET EQUIPEMENTS PARTICULIERS
TREUIL AV. PUISSANCE : 7 T
EQUIPEMENT
ELECTRICITE…………………………………….6V
FREINAGE…………….…….AIR COMPRIME
PNEUS…………………………………9.00 X 20
BLINDAGE
ARMEMENT

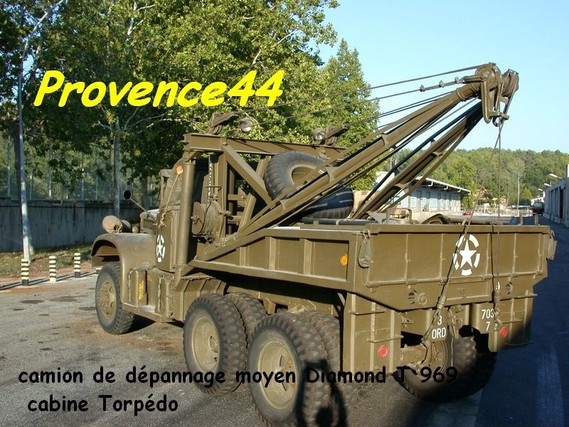

DIAMOND T 969 A
4 T. 6 ROUES MOTRICES CAMION DE DEPANNAGE
TRUCK, WRECKER, 4 -ton, 6X6 (DIAMOND MODEL 969A. 1942)
CARACTERISTIQUE MOTEUR BOITE DE VITESSES
POIDS A VIDE………………………..……9300KG MARQUE ………….….…HERCULES NOMBRE…………………………………….5
POIDS EN CHARGE…………………..10050KG MODELE……………….……….….RXC RAPPORTS TRANSFERT…. 1 et 1,72
CHARGE UTILE CYLINDREE………………………..8,6L RAPPORT PONT……………………..8,43
LONGUEUR………………………………....7,42m NOMBRE……………………………….6 RAPPORTS BOITE
LARGEUR……………………………………..2,44m CARBURANT……………..ESSENCE (1) 7,08- (3) 1,85 - (5) 0,76 -
HAUTEUR………………………………………….3m PUISSANCE……………………119ch (2) 3,82 - (4) 1 (AR) 7,08 -
VOIE AV. ……………………………………..1,87m VITESSE ROTATION….2200t/mn
VOIE AR. ……………………………………..1,83m ALESAGE…………………117,47mm PERFORMANCES
GARDE AU SOL……………………….…….0,28m COURSE………………….133,35mm
EMPATTEMENT………………………..….3,84m ALLUMAGE……………...BATTERIE VITESSE…………………….……65Km/H
CONSOMMATION………………78L RAMPE………………………………….60%
RAYON BRAQUAGE………..11,10m
CAPACITES AUTONOMIE…………………….265km
CARBURANT………………………….………227L
HUILE………………………………………………15L
EAU………………………………………………….44L CARACTERISTIQUES ET EQUIPEMENTS PARTICULIERS
DISPOSITION DE LEVAGE HOLMES COMPOSE DE FLECHES ACTIONNEES CHACUNE
EQUIPEMENT PAR UN TREUIL .
ELECTRICITE…………………………………….6V ASSISTANCE AU LEVAGE PAR SUPPORT TELESCOPIQUE
FREINAGE…………….…….AIR COMPRIME TREUIL AV PUISSANCE : 7 T
PNEUS…………………………………9.00 X 20 COMPRESSEUR D’AIR
BLINDAGE
ARMEMENT
DIAMOND T 980 M 20
12 T. 6 ROUES / 4 ROUES MOTRICES TRACTEUR TRANSPORT DE CHARS
TRUCK-PRIME MOVER. 12 TON. 6X4 M 20 (DIAMOND T MODEL 980)
CARACTERISTIQUE MOTEUR BOITE DE VITESSES
POIDS A VIDE…………………….…..…12105KG MARQUE ………….….…HERCULES NOMBRE…………………………………….4
POIDS EN CHARGE…………………..19210KG MODELE……………….……….…DFXE RAPPORTS TRANSFERT
CHARGE UTILE……………………..….15000KG CYLINDREE………………………14,63L RAPPORT PONT…………………….11,66
LONGUEUR………………………………....7,10m NOMBRE……………………………….6 RAPPORTS BOITE
LARGEUR……………………………………..2,58m CARBURANT……….……..GAS OIL (1) 5,55 - (3) 1,76 - (5) -
HAUTEUR…………………………………….2,54m PUISSANCE……………………200ch (2) 3,27 - (4) 1 (AR) 6,58 -
VOIE AV. ……………………………………..1,93m VITESSE ROTATION….1600t/mn
VOIE AR. ……………………………………..1,88m ALESAGE…………………142,87mm PERFORMANCES
GARDE AU SOL……………………….…….0,28m COURSE………………….152,40mm
EMPATTEMENT………………………..….4,55m ALLUMAGE VITESSE…………………….……36Km/H
CONSOMMATION……………125L RAMPE………………………………….25%
RAYON BRAQUAGE……………..11m
CAPACITES AUTONOMIE…………………….450km
CARBURANT………………………….………570L
HUILE………………………………………………24L
EAU………………………………………………….59L CARACTERISTIQUES ET EQUIPEMENTS PARTICULIERS
LE TRACTEUR M 20 EST DESTINE A TRACTER LA REMORQUE M9 -45T. 24 ROUES
EQUIPEMENT PUISSANCE DU TREUIL ARRIERE 20 T.
ELECTRICITE…………………..…6 V et 24 V
FREINAGE…………….…….AIR COMPRIME
PNEUS………………………………12.00 X 20
BLINDAGE
